MessageSujet: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 7 Oct 2011 - 13:06

Dogbone ( support boite/Chassis)

MKIV ci dessous

MKV en bas de page 1

Upgrade Dogbone MKIV & MKV Img_1510

Il existe des dogbone complet ou alors comme dans ce tuto des kit gommes renforcée qui remplacent celles d'origine.
La deuxieme méthode coute moins chère mais demande un peu de temps et d'être outilé Wink

Voici la marche a suivre pour upgrader sont dogbone.

1. acheter un kit gommes (ECS,HPA, GTI Awsome,etc...)
Dans ce tuto le kit provient de HPA motorsport.


Upgrade Dogbone MKIV & MKV 2011_10_06_16_42_25_IMG_1234


Attention, certaint KIT n'incluent pas la 3eme gomme ( la ronde).


1.1 Conseil: Acheter un Dogbone d'occasion pour effectuer le travail (c'est le meme pour toutes les G4 donc facil a trouver et pas chère 20 a 30 euros dans les démolitions), car une fois l'upgrade fait impossible de revenir à l'origine


2. dévisser l'écrou de 16


Upgrade Dogbone MKIV & MKV Img_1511


3. retirer la plaque noir sur l'avant du dogbone.
Celui qui est actuellement monté sur la voiture ce désolidarise à la main mais celui ci (a cause de la corrosion) à nécessité la manoeuvre suivante:

3.1 appliquer de w40 et pivoter de gauche a droite afin de le dégirpper


Upgrade Dogbone MKIV & MKV Img_1512
Upgrade Dogbone MKIV & MKV Img_1513


3.2 utiliser un extracteur pour le retirer si il est toujours récalcitrant Laughing


Upgrade Dogbone MKIV & MKV Img_1514


4. extraire la 3eme gomme ( la partie la plus compliquée du travail si on ne dispose pas d'une presse ce qui est mon cas).

Utiliser un extracteur, et serrer petit a petit pour ne pas partir de travers car la gomme travaille sour la pression.


Upgrade Dogbone MKIV & MKV Img_1515


voici a quoi ressemble le dogbone en pièces détachées.


Upgrade Dogbone MKIV & MKV Img_1516


Au touché les gommes d'origine sont nettement plus molles que celles de mon KIT Rolling Eyes

5. rapide nettoyage au 10w40 et brosse de l'ensemble:


Upgrade Dogbone MKIV & MKV Img_1517


Réassemblage.

6. Mise en place de la 3 ème gomme.
6.1 retirer complètement l'axe afin de gagner en flexibilité


Upgrade Dogbone MKIV & MKV Img_1518


6.2 induire le trou et la gomme de 10w40 afin de lubrifier et de permettre à la gomme de rentrer sans s'endommager contre les rebords.
J'ai posé la gomme sur l'établi puis par le haut forcer la pièce en alu ( dogbone) avec la pomme de main pour faire rentrer la gomme.

6.3 remettre l'axe dans la 3 eme gomme


Upgrade Dogbone MKIV & MKV Img_1519


6.4 ensuite mettre en place les deux autres gommes et serrer le tout. J'ai utilisé des serre-joint pour compresser le tout afin de visser l'écrou de 16.

Résultat:


Upgrade Dogbone MKIV & MKV Img_1520


Couple de serrage de l'écrou 20 nm plus 1/4 de tourBonne route :::rock

Upgrade Dogbone MKIV & MKV 1834900569














Dernière édition par SK le Mar 6 Déc 2011 - 21:28, édité 1 fois
Revenir en haut Aller en bas
LoulouR32
membre R32 TEAM
membre R32 TEAM
LoulouR32

Masculin Messages : 3152
Date d'inscription : 11/05/2011
Age : 35
Localisation : VOSGES

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 7 Oct 2011 - 14:33

Upgrade Dogbone MKIV & MKV 2606674046 Super tuto , un petit lien serai sympa Wink


Upgrade Dogbone MKIV & MKV Kjkjk10R32 TEAM , le forum des dingues de R32  Upgrade Dogbone MKIV & MKV 2273859029
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 7 Oct 2011 - 16:55

LoulouR32 a écrit:
Upgrade Dogbone MKIV & MKV 2606674046 Super tuto , un petit lien serai sympa Wink

Un lien pour le kit gomme?
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 7 Oct 2011 - 17:04

top de top.. Upgrade Dogbone MKIV & MKV 2176645970
a mon tour de le faire..


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
LoulouR32
membre R32 TEAM
membre R32 TEAM
LoulouR32

Masculin Messages : 3152
Date d'inscription : 11/05/2011
Age : 35
Localisation : VOSGES

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 7 Oct 2011 - 17:27

SK a écrit:
LoulouR32 a écrit:
Upgrade Dogbone MKIV & MKV 2606674046 Super tuto , un petit lien serai sympa Wink

Un lien pour le kit gomme?

oui


Upgrade Dogbone MKIV & MKV Kjkjk10R32 TEAM , le forum des dingues de R32  Upgrade Dogbone MKIV & MKV 2273859029
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 7 Oct 2011 - 18:01

c la pour 40$
juste les gommes de livrees..
les pieces alu se recuperent sur l ancien comme le montre le tuto

http://www.hpamotorsport.com/mounts.htm


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 14:27

Sinon regarde avec kevin il a un dogbone a usd 100 qui est pred a l emploi.
alors l essayer c est l adopter!!!! c est juste le must ce genre de modif pas complique pas chere et une vrai difference tu fais corp avec le bitume et tu sens bien ton bloc travailler sous tes pieds...


Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
LoulouR32
membre R32 TEAM
membre R32 TEAM
LoulouR32

Masculin Messages : 3152
Date d'inscription : 11/05/2011
Age : 35
Localisation : VOSGES

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 14:49

je sais pas si kevin en a un pret a l'emploi .


Upgrade Dogbone MKIV & MKV Kjkjk10R32 TEAM , le forum des dingues de R32  Upgrade Dogbone MKIV & MKV 2273859029
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 15:03

Oui regarde ca page de presentation il a le ecs


Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
LoulouR32
membre R32 TEAM
membre R32 TEAM
LoulouR32

Masculin Messages : 3152
Date d'inscription : 11/05/2011
Age : 35
Localisation : VOSGES

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 15:09

bah il est sur ça R celui la mdr


Upgrade Dogbone MKIV & MKV Kjkjk10R32 TEAM , le forum des dingues de R32  Upgrade Dogbone MKIV & MKV 2273859029
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 16:07

Oui je disaid si tu voulais l achete deja fait au lieu de le faire maison comme moi...


Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 19:49

le prix est diff aussi..


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 8 Oct 2011 - 21:01

et je viens de remarquer sur le site ECS que la troisieme gome est celle d origine sur le dogbone ECS puisqu il la vendent séparément... Ils abusent sur ce coup la Shocked

bref y a un KIT gomme a 30 USD sur ECS et au visu c est le meme que moi.


Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMar 29 Nov 2011 - 17:16

je vais faire ca ce WE..
un seul truc que je pige pas ..

sur le dogbone d origine l attache noire en metal est fixee avec la gomme pas la tige en cuivre.. que tu liberes en faisant vas et viens image 4 & 5..

ensuite quand le kit est monte, tu fixes cette piece noire a la gomme comment?
(sur la derniere image, les 2 pieces sont l une a cote de l autre et non solidaires comme le dogbone a l origine)

simple vis et ecrou?


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMar 29 Nov 2011 - 17:55

Elle pas fixe la rouille la fixee lol ......


Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMar 29 Nov 2011 - 18:57

ok donc en fait c visse sur le chassis..


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
Alvalaxia
membre R32 TEAM
membre R32 TEAM
Alvalaxia

Masculin Messages : 1959
Date d'inscription : 25/05/2011
Age : 28
Localisation : Genève

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeVen 2 Déc 2011 - 1:22

En changeant la chaine je fais faire sa aussi, comme sa c'est fait lol!


Fournisseur de fonds d'écran et de bannières Upgrade Dogbone MKIV & MKV 923828081
Revenir en haut Aller en bas
http://www.alva-photos.com
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMar 6 Déc 2011 - 21:27

Montage du dogbone

Un renfort du dogbone d origine ( il existe des dogbone complet mais coute 8x le prix du complement presenté ci-dessous)

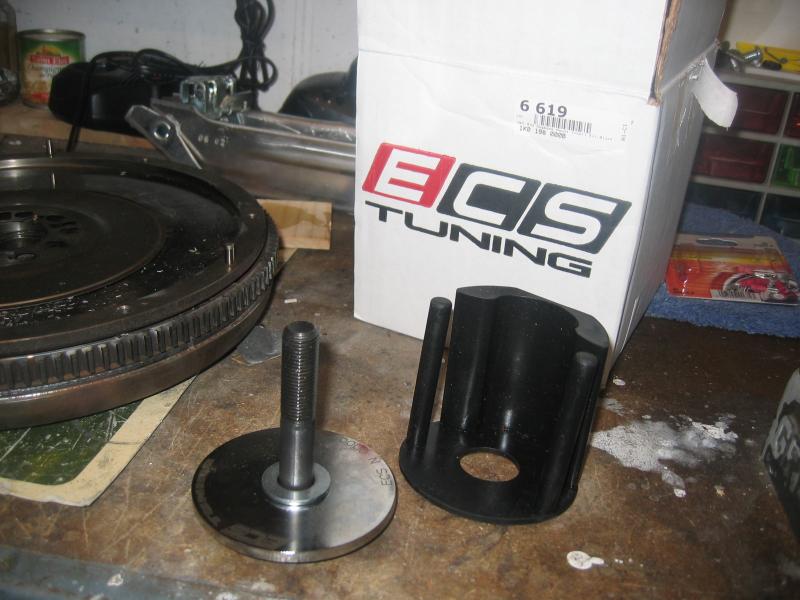

Blackaerox14 a opté pour un kit ECS ( seul marque qui les livre en noir pour un aspect d origine)

Upgrade Dogbone MKIV & MKV 2011_12_06_21_14_24_Photo-004

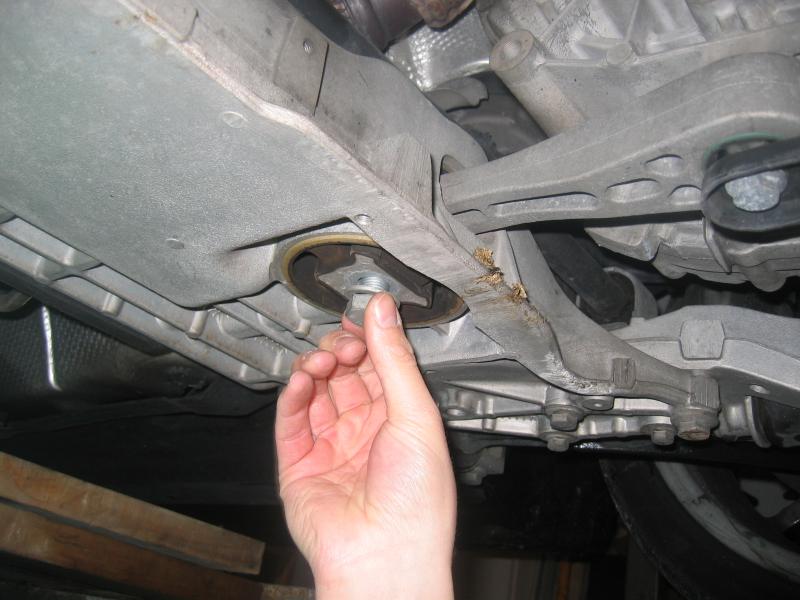

vue du dogbone d'origine sous la voiture:

Upgrade Dogbone MKIV & MKV 2011_12_06_21_15_46_Photo-005

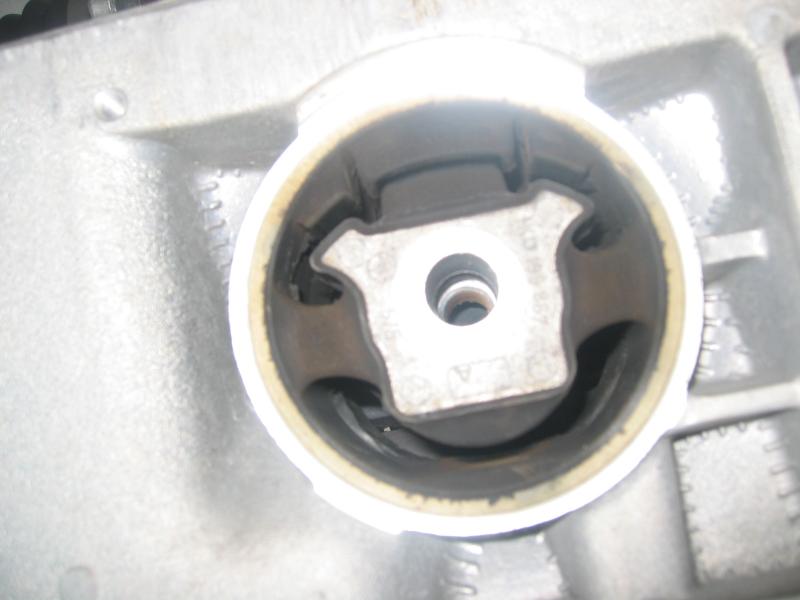

sans la vis de fixation:

Upgrade Dogbone MKIV & MKV 2011_12_06_21_16_36_Photo-006

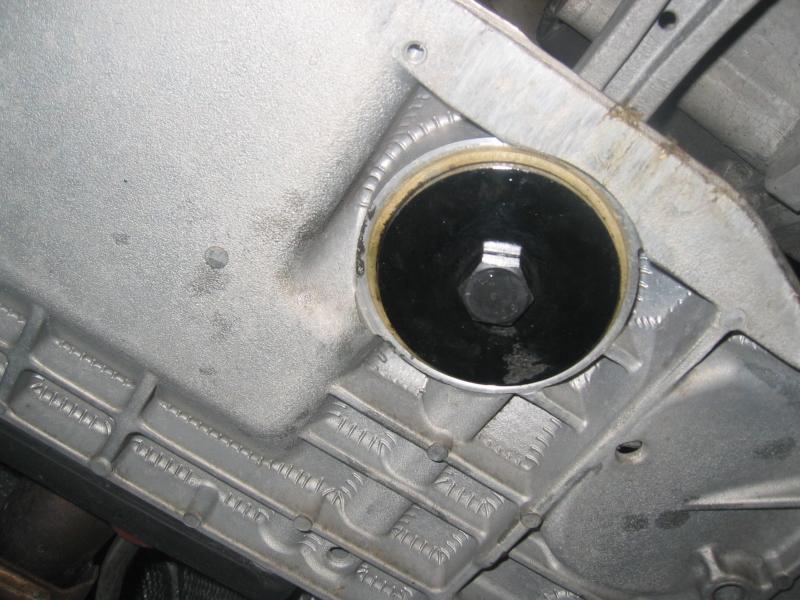

il nous a suffit de graisser le dogbone insert et de l enfoncé dans celui d origine ( a l aide d une masse) puis de revisser le tout avec les rondelles et la vis fournit dans le kit et voila :

Upgrade Dogbone MKIV & MKV 2011_12_06_21_18_27_Photo-007

maintenant a Blackaerox de me dire ce qu il en pense et je vous ( possesseur de GV ) dirait ces impressions Wink
Revenir en haut Aller en bas
l alchimiste88
Modérateurs
Modérateurs
l alchimiste88

Masculin Messages : 1048
Date d'inscription : 17/05/2011
Localisation : vosges

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMar 6 Déc 2011 - 21:44

ok j attend de voir ces impressions alors merci


R32 team
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMer 7 Déc 2011 - 1:05

pas mal le renfort..
c pas un peu dur? y a plus trop la place pour bouger en fermant tout..
autant changer l origine avec aussi non?


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMer 7 Déc 2011 - 12:06

Le soucis est que le dogbone complet sport est produit uniquement par hpa pour 200usd sans livraison. toutes les autres marques font ce type de renfort pour 30 a 40 euros.

et le montage du hpa et hyper complique et necessite de flinguer celui d origine pour le mettre en place.



Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMer 7 Déc 2011 - 12:41

y a un truc du genre pour nos IV ou c different de toute facon.. (j ai pas ete voir)


_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeMer 7 Déc 2011 - 15:01

Non nous le dogbone est construit differement. Si tu veux, cette gomme g5 correspond au deux gomme que nous avons sur l arriere du notre.



Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
xox
Admin
Admin
xox

Masculin Messages : 3203
Date d'inscription : 11/05/2011
Localisation : D SO

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeSam 10 Déc 2011 - 15:42

dogbone change sur la mienne & ton tuto pour remettre les gommes dans le bon sens..
il etait temps, elles commencaient a retourner a l etat pateux suite aux frottements.. Upgrade Dogbone MKIV & MKV 374783371
super resultat, ca vibre legerement plus, le moteur est plus present & aussi plus direct,
avec des passages de vitesse beaucoup plus soft..

reste plus qu a faire les 2 silentblock qui restent mais j ai rien trouve chez hpa..

un peu plus dur qu OEM sans etre ultra dur..
un conseil/lien?



_______________________________________________________________
https://www.youtube.com/watch?v=RObwB6u6F4o&feature=related Upgrade Dogbone MKIV & MKV 2003372907 Upgrade Dogbone MKIV & MKV 374783371
Revenir en haut Aller en bas
SK
Modérateurs
Modérateurs
SK

Messages : 966
Date d'inscription : 20/06/2011

Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitimeDim 11 Déc 2011 - 13:18

Content que le tuto t ait servis Very Happy

tu parles des gommes pour les deux support moteur?
selon ce que j ai lu sur le net c est vite desagreable au niveau vibration et hpa n en mettent pas sur leurs prepas....

si c est bien ca dont tu parles oui j ai des liens avec des prix plus que corrects!


Upgrade Dogbone MKIV & MKV R32_te10
Revenir en haut Aller en bas
Contenu sponsorisé




Upgrade Dogbone MKIV & MKV Empty
MessageSujet: Re: Upgrade Dogbone MKIV & MKV   Upgrade Dogbone MKIV & MKV Icon_minitime

Revenir en haut Aller en bas


Upgrade Dogbone MKIV & MKV

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

 Sujets similaires

-
» UPGRADE ( Conseils et Propositions )
» Upgrade P90
» Question upgrade P90
» Catrike : Teflon bushing machins (upgrade anti-guidonnage)
» M249 Para full upgrade!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
R32 Team :: TUTOS (DIY) .: R32 Team :: TRANSMISSION-
